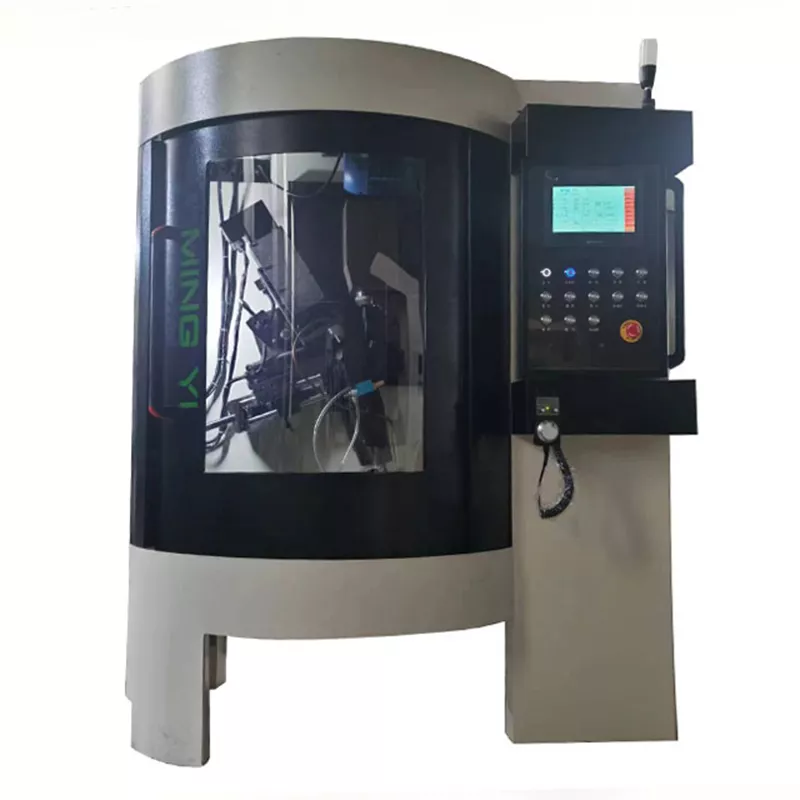

Станок для заточки с ЧПУ для пильных полотен с твердосплавными напайками

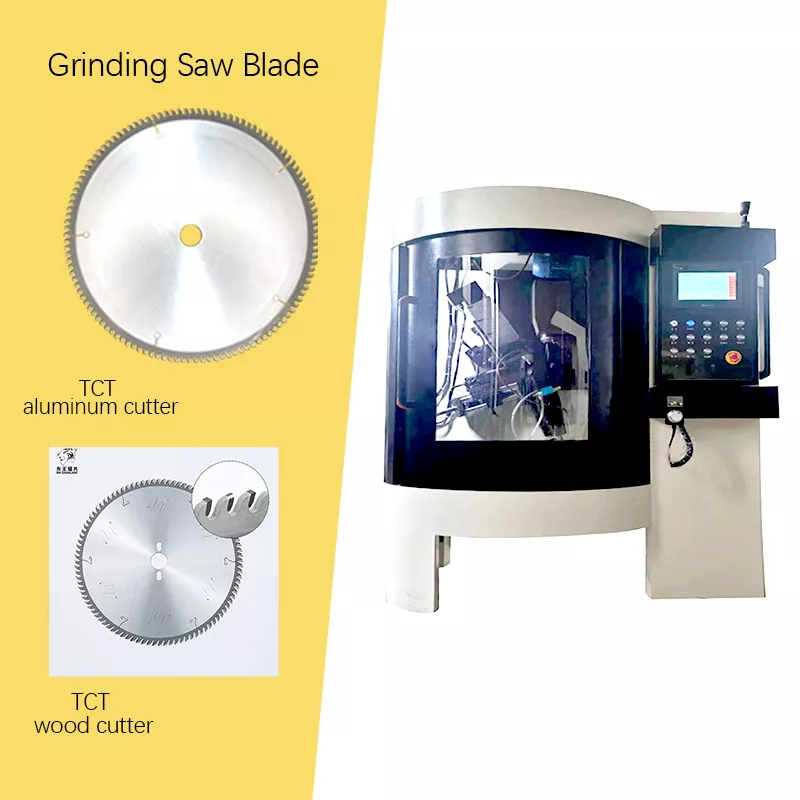

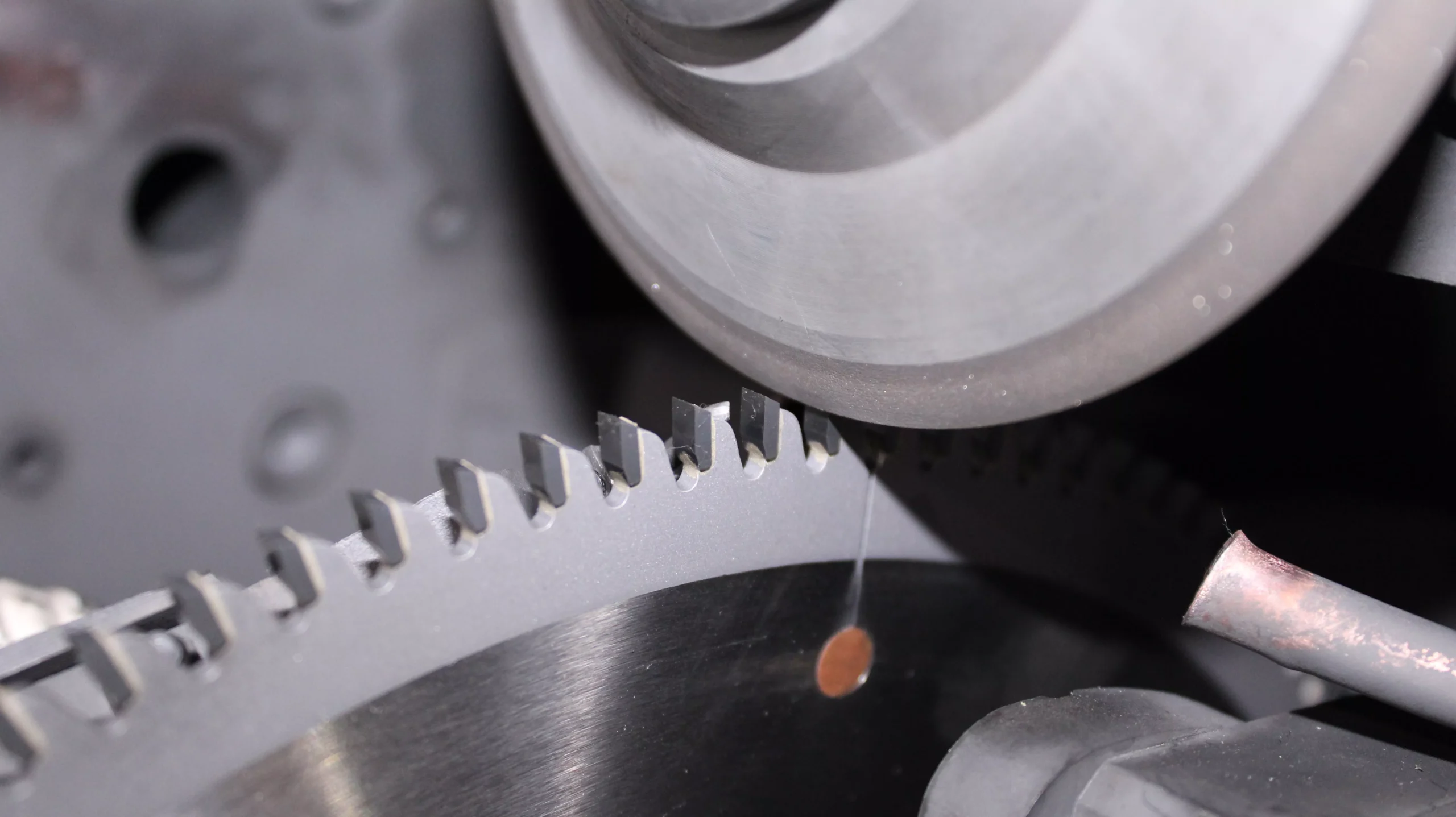

Станок с ЧПУ для заточки зубьев и торцевого шлифования дисковых пил с твердосплавными напайками
диаметром от 80 до 800 мм.Лучше всего подходит для производства и обслуживания дисковых пил с твердосплавными напайками.

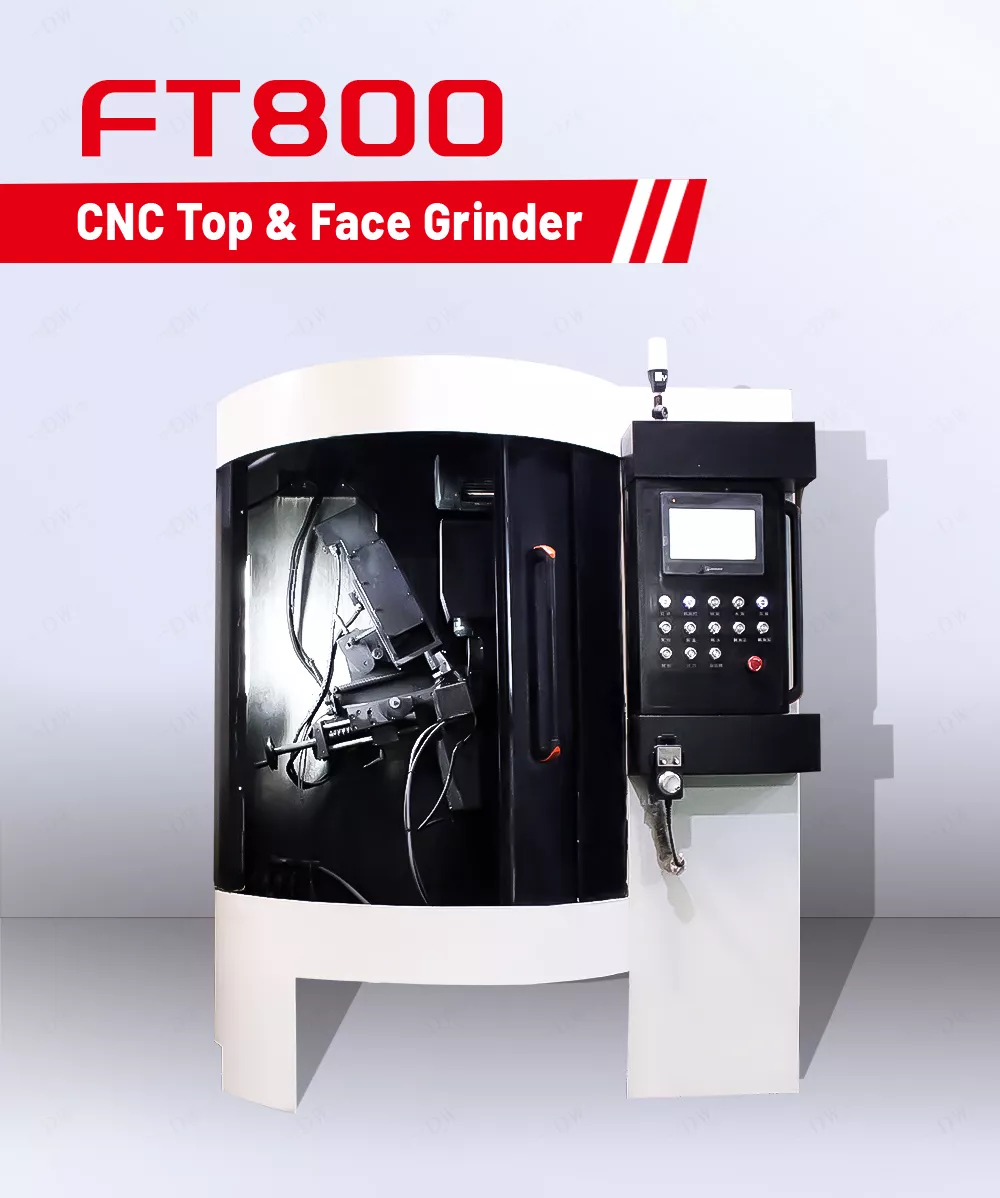

Модель:
FT800

Технические характеристики заточного станка

Параметры обрабатываемых пильных дисков

• Внешний диаметр диска: 80–800 мм.
• Диаметр посадочного отверстия диска: 12 мм.
• Толщина полотна диска: 2–7 мм.
• Шаг зуба: не более 100 мм.
• Угол захвата (hook angle): от −10° до +25°.
• Задний угол (clearance angle): от +8° до 20°.

Параметры шлифовального круга

• Внешний диаметр круга: 125 мм.
• Диаметр посадочного отверстия круга: 32 мм.
• Окружная скорость: примерно 27 м/с.

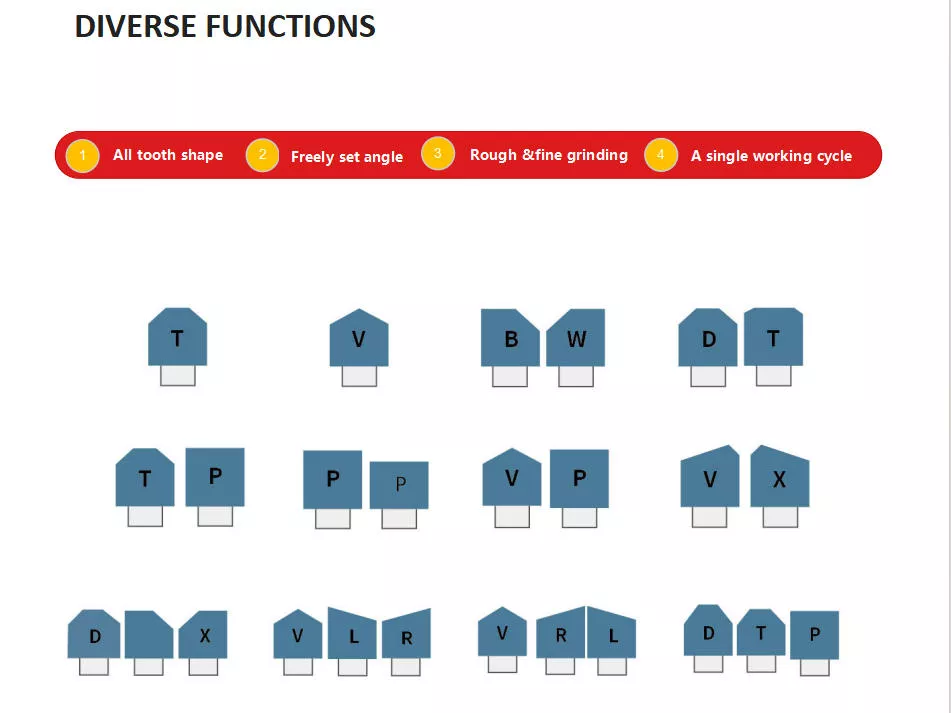

Возможности заточки (скосы)

• Заточка скоса на вершине зуба: не более 45°.
• Заточка скоса на передней поверхности зуба: не более 15°.

Электрические характеристики

• Выходная мощность привода шлифовального вала: 0,7 кВт.
• Напряжение питания: 220 В, трёхфазное, пятипроводная схема.
• Общая номинальная мощность станка: 3,5 кВт.

Вспомогательные параметры

• Ёмкость бака для смазочно‑охлаждающей жидкости (СОЖ): примерно 125 л.

Габариты и масса

• Масса станка: примерно 1700 кг.
• Габаритные размеры станка: 1400 × 1100 × 1900 мм.
• Габариты упаковки: 1500 × 2100 × 2200 мм.
